电机铁芯开展到现在,已经拥有很厚实的基础。并且取得广阔合作伙伴的喜爱。今后,咱们也会更加尽力的,在比较高的水准上给咱们的客户一个比较好的质量的产品。

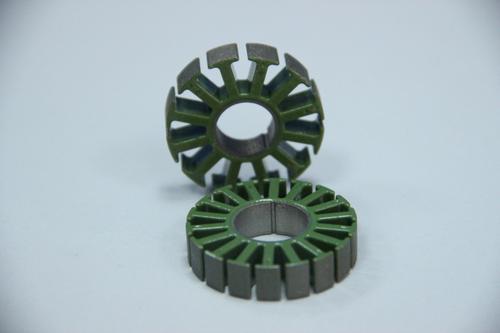

电机铁芯制造工艺对电机的运行性能影响很大,电机铁芯制造工艺包括冲片制造和铁心压装两部分。下面为我们介绍电机铁芯压装技能要求。
依照压装方式的不同,电机铁芯的结构可分为外压装与内压装两种。小型电机铁芯一般采用外压装,中型电机铁芯可采用内压装或外压装。
外压装电机铁芯时,以冲片内圆定位,冲片在压装胀胎上叠装,一起在四周的槽内刺进3—4根槽样棒。先加压使胀胎胀开,从而使铁心内圆胀齐。然后压紧铁心,将扣片放入鸽尾槽内撑紧,再将扣片两头打弯,扣住铁心端面,使铁心成为一个巩固的整体。然后,免除油压机的压力,拆开胀胎,取出铁心。
外压装工艺的长处是电机铁芯压装与机座加工可独立作业;嵌线便利;浸漆和烘干设备利用率高,并节约绝缘漆。其缺点是需要胀胎。内压装电机铁芯是在机座内将冲片叠压而成的。利用机座固定电机铁芯肋条上的一根轴向围柱销和几个弧形键进行固定,使电机铁芯不会发生周向和轴向移动。
然后,将机座放到油压机作业台上,将电机铁芯压紧,放入弧形键,用电焊将弧形键与压圈焊牢,使铁心牢靠地固定在机座内。 内压装工艺的长处是不必压装胀胎,冲片外圆无鸽尾槽,冲模结构较简单;绕组在机座内,绝缘处理和远按时,端部不易根佩其缺点是铁心内圆须与机座止口的同轴度;嵌线较不方便;绝缘处理时,设备利用率较低,绝缘漆浪费较多。
文章源自:电机铁芯 http://www.gdyubo.com/
05-20
定转子冲片的现状
电机定转子冲片在我国的开展现状:在探讨现代模具厂家的的运营现状中,首先要注重质量问题,在制作过程中加强质量的监督,可以要依照设计图施工,不可在后期进行偷工减料。并实施每月的职工技术培训,加强技术上的把关,减少因技术不到位状况呈现不合格的产品。 电机定转子冲片在制作周期上,可以要严格依照标准,不能超期完结。对出产环境中呈现的因生锈
01-20
定转子冲片对不齐的危害
在出产制造过程中,因为电机定转子弹开程度随机性很大,所以容易呈现定位禁绝的状况,定位禁不只会造成齿轮卡不紧密,并且会影响到后续的一个使用效果,对于整个出产工作仍是影响比较的大的,下面就来给我们介绍一下对不齐的损害。1、因为电机定转子铁芯对不齐直接导致电机有用铁长不足,电机的空载电流会增大,电机温升会升高。2、因电机定转子铁芯对不齐,电机通电后定子和转子会主动调整磁力线,致使电机转子轴向
11-27
定转子冲片回转需要注意哪些
我们平时或许常常听说定转子冲片,但有关它的知识或许不是很了解。接下来给我们介绍一些有关反转的内容,我们可以了解一下。1、改变和反转运动的实现进程级进模在高速冲载进程中,冲床的滑块在下死点时,凸模和凹模之间是不允许有滚动现象的,所以改变组织、反转组织的旋滚动作有必要是间断运动,并且要与冲床滑块的上下运动相和谐。具体要求实现滚动进程是:在冲床滑块每一次行程中,滑块在曲轴转至240~60规模
11-13
定转子冲片如何保养
电机定转子冲片在工业使用范围不断扩大,为了 好的使用它,接下来小编就为您介绍下电机定转子冲片的保养维护需求留意的一些方面:1、如发现磨出的试片厚度不均及不平整现象,应查看砂轮平面是否下平行。2、定期给拖板工作面加润滑面,以坚持正常工作。3、如发现砂轮有失调失圆现象,应用割刀修正平面。4、常常调整螺母与丝杆的间隙巨细。5、电机冲片安装在无震动及无糜烂来
