生产转定子冲片的技术要求

2019-12-16 1266

　　目前，电机冲片发展迅速，应用十分广泛，涉及的范畴十分广，给咱们的生活、生产带来很多协助和便当。

　　给我们介绍的是电机冲片的五大技能要求，希望我们能够认真阅读。

　　1、尺度糟度要符合图样规则。铁心冲片上有多种尺度，但可归结为内部尺度和配合尺度两种。

　　内部尺度如槽形尺度、通风孔、符号槽和磁极冲片上的各种孔径等，一般选用H10精度等级，高的精度是不的。因为安装后，槽壁和孔壁不整齐所形成的差错远大于冲片自身的差错。配合尺度，如铁心外圆、铁心内圆以及轴孔等要与其他零件配合的尺度，其精度等级与所选用的加工工艺有关。

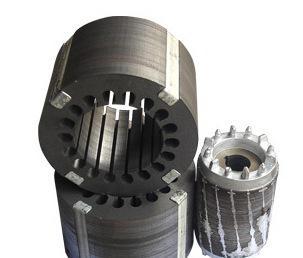

转定子冲片

　　2、形位偏差要符合图样规则。定子冲片内圆与外圆的同轴度不该超差。当定于冲片表里圆为一次同时冲制时，其同轴度取0.04—0.06mm，当其表里因分两次冲制时，其同轴度可适当放宽。

　　3、齿槽散布要均匀。槽分度要准确，大与小齿宽之差应符合图样规则。不然，将导致磁路不平衡。

　　4、电机冲片厚薄均匀，表面乎整，冲裁断而上的毛刺小。中小型电机定子冲片上的毛刺应不大于0.05mm。铸铝转子冲片的毛刺应不大干0.1mm。

　　5、电机冲片表面上的绝缘层应薄而均匀，有杰出的介电强度、耐油和防潮性能。
