转定子冲片生产技术

2019-12-30 1100

　　给我们介绍的是电机冲片的五大技术要求，期望我们可以仔细阅读。

　　1、标准糟度要符合图样规则。铁心冲片上有多种标准，但可归结为内部标准和合作标准两种。内部标准如槽形标准、通风孔、符号槽和磁极冲片上的各种孔径等，一般选用H10精度等级，高的精度是不的。由于装置后，槽壁和孔壁不整齐所构成的过失远大于冲片本身的过失。合作标准，如铁心外圆、铁心内圆以及轴孔等要与其他零件合作的标准，其精度等级与所选用的加工工艺有关。

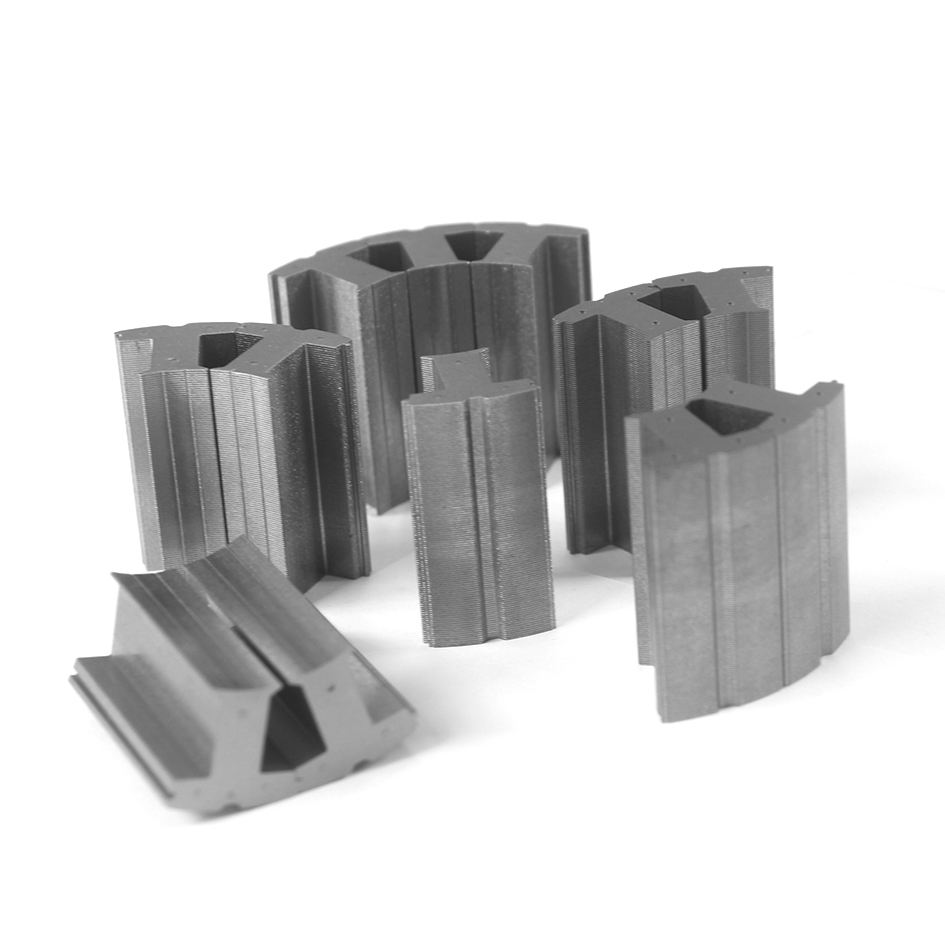

转定子冲片

　　2、形位差错要符合图样规则。定子冲片内圆与外圆的同轴度不应超差。当定于冲片表里圆为一次一起冲制时，其同轴度取0.04-0.06mm，当其表里因分两次冲制时，其同轴度可适当放宽。

　　3、齿槽散布要均匀。槽分度要精确，大与小齿宽之差应符合图样规则。不然，将导致磁路不平衡。

　　4、电机冲片厚薄均匀，外表乎整，冲裁断而上的毛刺小。中小型电机定子冲片上的毛刺应不大于0.05mm。铸铝转子冲片的毛刺应不大干0.1mm。

　　5、电机冲片外表上的绝缘层应薄而均匀，有出色的介电强度、耐油和防潮性能。
