转定子冲片有哪些技术要求

2020-03-30 1109

　　目前，电机冲片发展迅速，使用十分广泛，触及的领域十分广，给咱们的生活、出产带来很多协助和便利。

　　今日给我们介绍的是电机冲片的五大技术要求，期望我们可以仔细阅读。

　　1、尺度糟度要契合图样规则。铁心冲片上有多种尺度，但可归结为内部尺度和合作尺度两种。

　　内部尺度如槽形尺度、通风孔、标记槽和磁极冲片上的各种孔径等，一般选用H10精度等级，更高的精度是不必要的。由于装置后，槽壁和孔壁不整齐所形成的误差远大于冲片本身的误差。合作尺度，如铁心外圆、铁心内圆以及轴孔等要与其他零件合作的尺度，其精度等级与所选用的加工工艺有关。

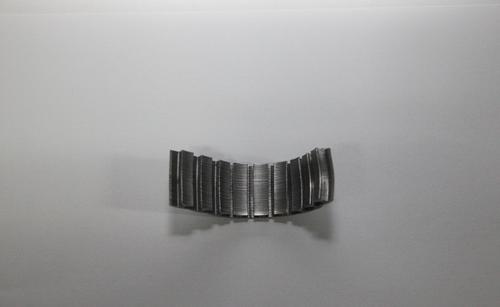

转定子冲片

　　2、形位误差要契合图样规则。定子冲片内圆与外圆的同轴度不该超差。当定于冲片内外圆为一次一起冲制时，其同轴度取0.04—0.06mm，当其内外因分两次冲制时，其同轴度可适当放宽。

　　3、齿槽分布要均匀。槽分度要准确，最大与最小齿宽之差应契合图样规则。否则，将导致磁路不平衡。

　　4、电机冲片厚薄均匀，表面乎整，冲裁断而上的毛刺小。中小型电机定子冲片上的毛刺应不大于0.05mm。铸铝转子冲片的毛刺应不大干0.1mm。

　　5、电机冲片表面上的绝缘层应薄而均匀，有良好的介电强度、耐油和防潮性能。
